Ventaris N + - 纳米+ 和Ventaris的组合

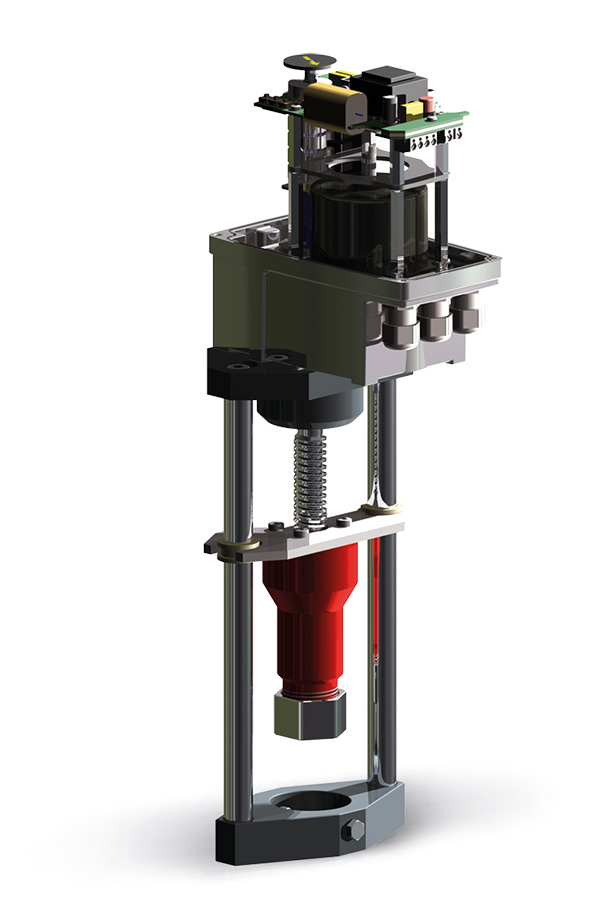

Ven­ta­ris N+

Ventaris N + - 纳米+和Ventaris的组合

纳米+执行机构头
  • 同步电机（24 VAC，115 VAC，230 VAC），或24 VDC电机
  • 金属体/盖子
  • 健壮的工业设计
  • 通过多种选择扩展功能
  • 故障安全选项 - 在停电时移至安全位置
  • 通过可固定的铝质控制凸轮进行调整

Actua­ting force

1000…6000

N

Actua­ting time

0.1…1.3

mm/s

Data sheet
Con­fi­gu­re

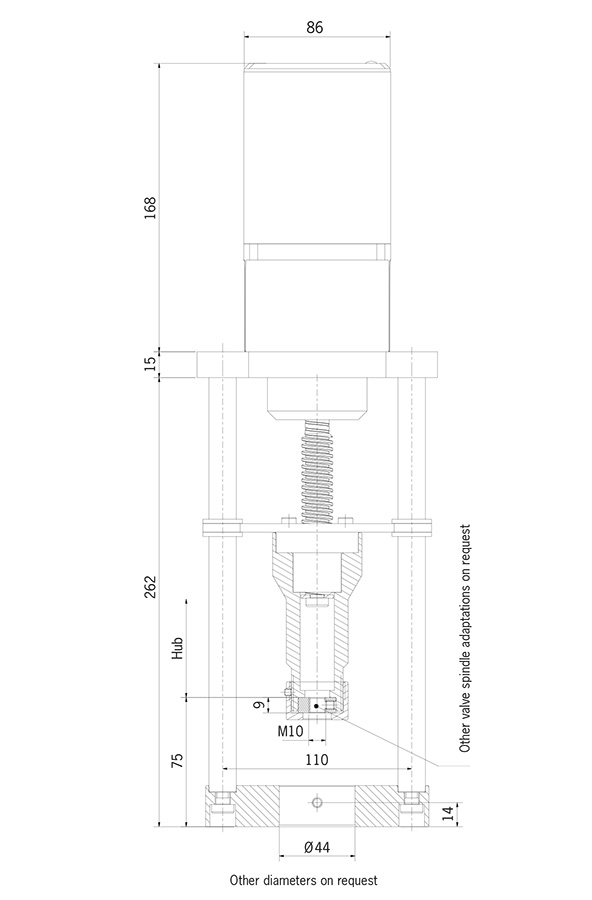

技术数据Nano +
保护类型IP 65
环境温度 - 15°C ... + 60°C（可选 - 40°C ... + 80°C）
住房粉末涂层压铸铝
减速器金属
盖铝
方向盘外部（可选）
位置指示器机械
电源电压230 VAC ; 可选115 VAC，24 VAC，24 VDC
额外的开关2或4，可选
电位器可选的
占空比100％
连接3个电缆入口M16x1.5
关掉铝制控制凸轮，微动开关
保养免维护
动3点步骤（可选定位器）
键入Ventaris N +
驱动力（N） 1000 1000 1000 1000 1000 2000 2000 2000 2000 2000 3000 3000 3000 3000
动作时间（mm / s） 0,1 0,3 0,5 0,8 1,3 0,1 0,3 0,5 0,8 1,3 0,1 0,3 0,5 0,8
驱动力（N） 3000 4000 4000 4000 4000 4000 5000 5000 5000 5000 6000 6000 6000 6000
动作时间（mm / s） 1,3 0,1 0,3 0,5 0,8 1,3 0,1 0,3 0,5 0,7 0,1 0,3 0,5 0,7

其他启动时间根据要求

Ven­ta­ris N+ — 选项

Nockenformen

凸轮轮廓

  • 330°/ 180°
  • 用固定螺丝固定位置

方向盘

  • 自动断开
  • 不共同旋转

机械位置指示器

  • 可自由调节
Stromausgang

电流输出（额外的PCB）

  • 位置反馈4 - 20 mA

服务开关（标配DC）

  • 手动/自动操作（开关）
  • 左手/右手旋转（按钮）
  • 集成在执行器中

并行继电器/单线控制（AC）

  • AC-继电器
  • 完全有线
  • 工作电压=电机电压
  • 多个执行器的并联连接

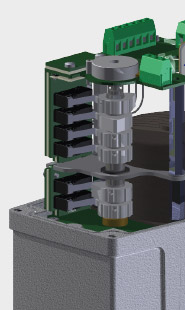

两个或四个辅助开关

  • 通过控制凸轮进行调节，无需工具即可调节
  • 不同的控制凸轮形式实现了辅助路径开关的不同功能
  • 由于PCB和控制凸轮轴之间的垫片，开关的可靠性很高
HEIZUNG

加热

  • 用于加热执行器的内部以防止水冷凝
故障安全

故障安全

  • 储能
  • 在停电的情况下移动到预定位置
  • 充电时间3分钟
  • 集成在执行器中
  • 以控制速度或高速移动
  • 24 VDC
适配器Kabeleinführung

电缆入口适配器

  • 对于电缆密封套3xM20（而不是3xM16）
  • 从前面进入电缆
  • 阳极氧化铝
电位器

电位器

标准

  • 1kΩ/ 10kΩ
  • 位置反馈

PMR-Nano（AC）

电源：

  • 230 V±10％，50/60 Hz
  • 根据要求提供特殊电压/频率

参考输入：

  • 0（4）至20mA（DC），可选地0（2）至10V
  • 负载250Ω，过载保护25 mA
  • 反向电压保护高达-25 mA
  • 分辨率10位

实际产出：

  • 固定限制：0或4 - 20 mA
  • （可选0或2 - 10 V）
  • 电流接收器，最大值 负载500Ω
  • 分辨率10位
