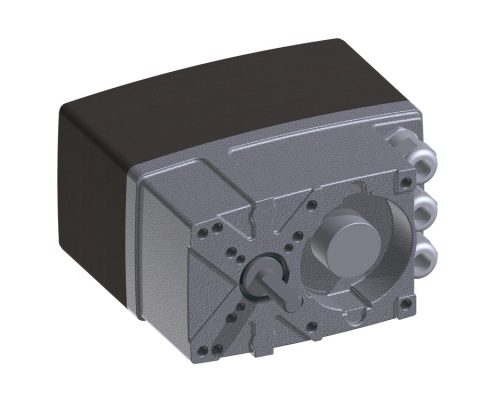

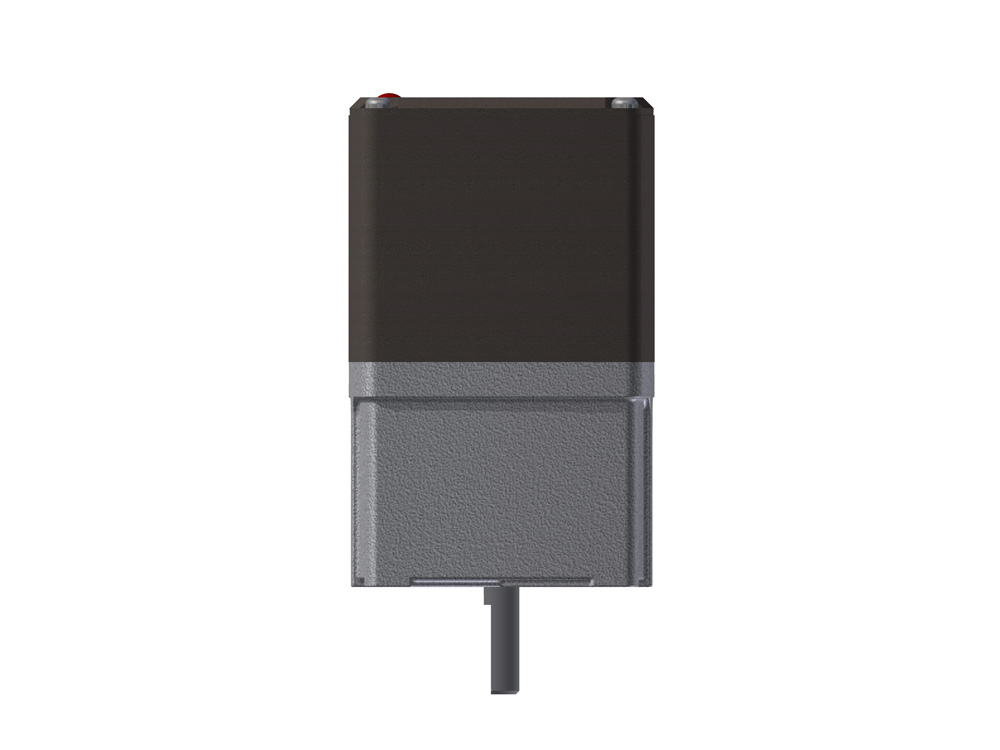

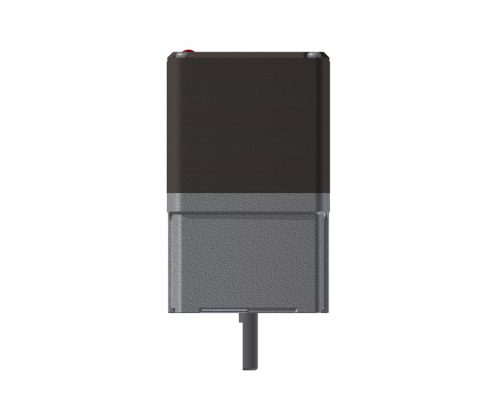

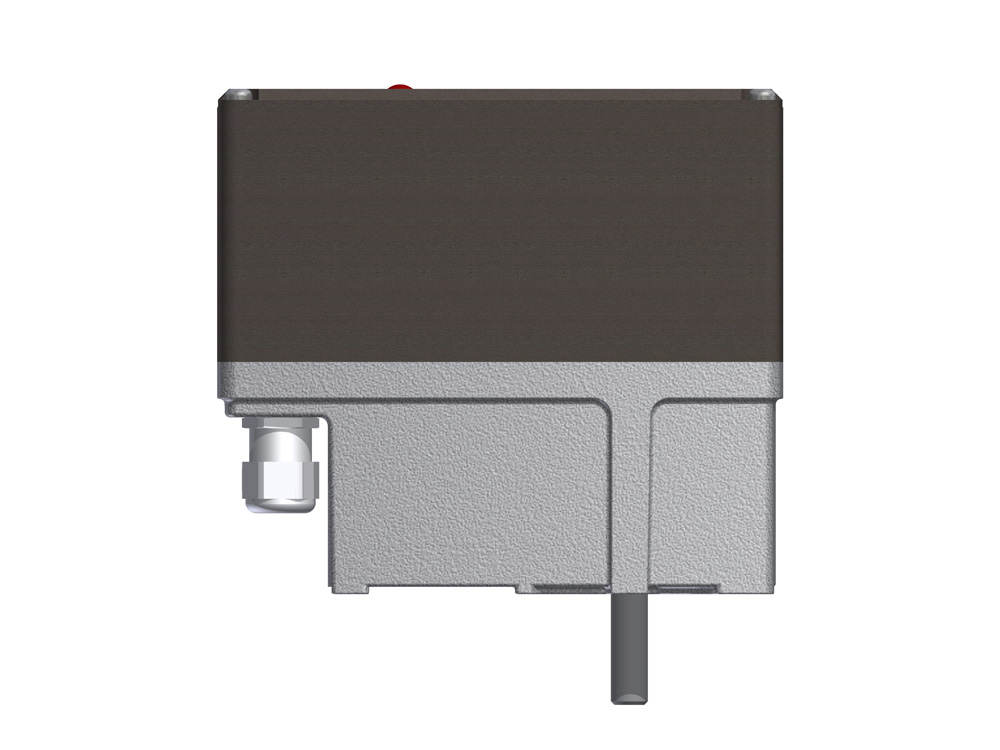

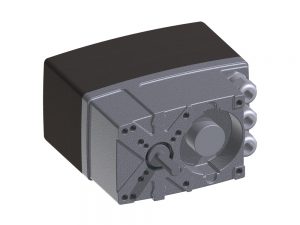

Tensor Ex - 用于防区2和22的全电子旋转驱动器

  • ARIS Drehantrieb Ex-Zonen

Ten­sor Ex 2/22

适用于Ex-Zone 2和22的全电子旋转驱动器

先进的驱动技术，坚固的外壳，紧凑的尺寸。Tensor Ex系列的ARIS执行器设计用于2区和22区的工业用途，根据其标记，这些区域可能具有爆炸性。它们用于调节和关闭装置，例如襟翼，阀门，球阀，计量泵等，并提供高安全水平。坚固的粉末涂层外壳和驱动器的金属罩确保在2区和22区安全可靠地运行。符合ISO标准的各种安装孔5211和转换轴系统确保所有标准配件的简单组装，无需昂贵的支架。对于区域2和22，不需要耐压封装，使得驱动器的重量显着小于区域1的驱动器。

Tor­que

5…120

Nm

Actua­ting time

2…210

sec/90°

Data sheet
Ope­ra­ting manu­al
Con­fi­gu­re
SARI Gasklappe Industriearmaturen
Messingventil RV
Messingventil RV
ARIS Regelventil
ARIS Regelventil
ARIS Regelventil
ARIS Ringdrosselklappe Industriearmaturen
ARIS Mischarmatur
Messingkugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
Matching val­ve?

Order right away…

Sin­gle com­po­nent or com­ple­te unit.

Tensor Nano + Tensor Nano + vollelektronischgeregelterPräzisionsantriebElektrischeDreh- und Schwenkantriebe Tensor Nano + Tensor Nano + Tensor Nano +

  • 操作安全

    • 永久监控驱动器运动
    • 即使在振动的情况下，也不会松开或调整开关凸轮
    • 电机和传感器运动之间的永久合理性检查
    • 通过两个霍尔传感器（直接在输出轴上）进行电子位置检测
    • 通过三个霍尔传感器（在电机中）检测转速和旋转方向
    • 永久电流监测
    • 扭矩切断

  • 智能和精确

    • 可调斜坡，用于发动机启动和停止
    • 制动和加速时间短
    • 12位，输出轴无间隙
    • 绝对检测到位置
    • 低背隙基本齿轮
    • 没有迟滞
    • 容易重新调整
    • 总线控制（可选）

  • 灵活性 - 非常经济

    • 通过按钮轻松调节，即调试时间短
    • 通过编程自由选择所需的行程路径
    • 各种标准安装孔，包括 ISO 5211
    • 多电压电源85 ... 265 V AC（或者低压电源AC / DC）
    • I-ACT（PMR）控制器的特性（可选）

  • 耐用的技术

    • 绝对无磨损的位置检测，即永久精确的关闭
    • 没有磨料接触
    • 防护等级IP 65
    • 无刷电流供应（BLDC电机）
    • 没有启动电容器

  • 用户友好

    • 电子调节扭矩和速度
    • 电子调整终端位置和附加开关
    • 带3个按钮和LED的编程板
    • 电子位置指示器（可选）
    • 无需工具设置

  • EX规格

    • Ex II 3G Ex ec IIC T4 Gc X（2区）
      Ex II 3D Ex tc IIIC T80 °C Dc X（22区）
      环境温度：-15°C≤Ta≤45°C
    • 紧凑的设计（尺寸和规格为标准驱动N +）
    • 标准驱动器的附加费较低，价格低于加压封装
    • 适用于2区或22区
    • 尺寸和规格为标准驱动器
    • 工厂单次检查，安全性高
1
2
3
4
Tensor Nano +
1

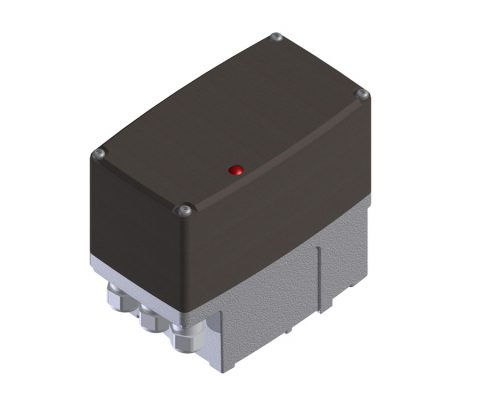

防撞盖

2

压铸铝外壳

3

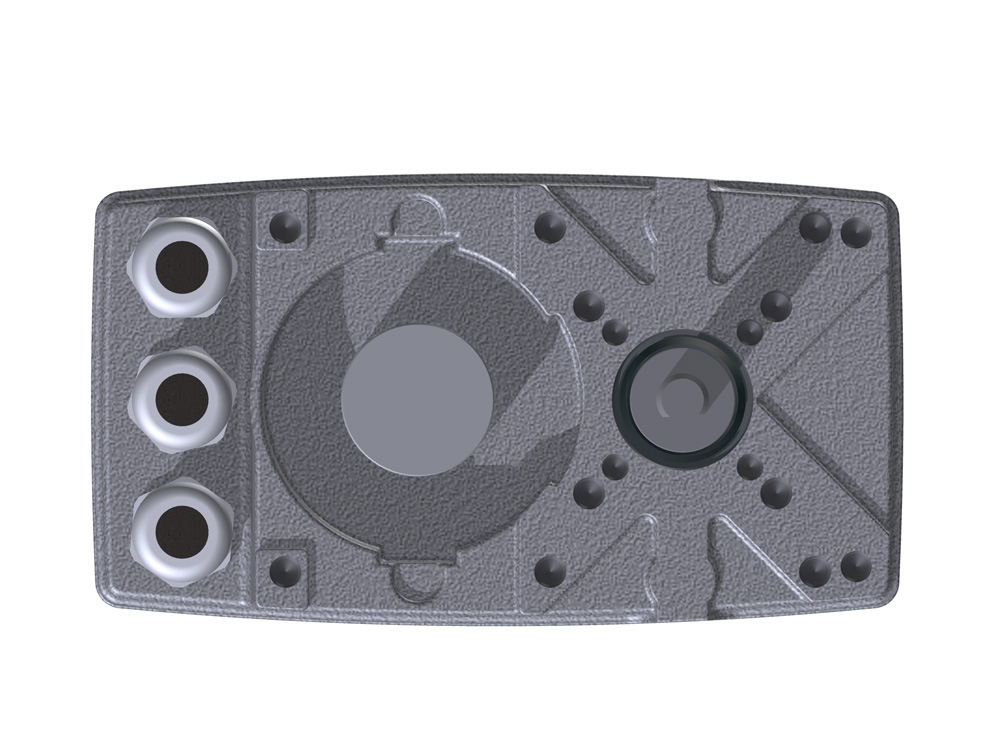

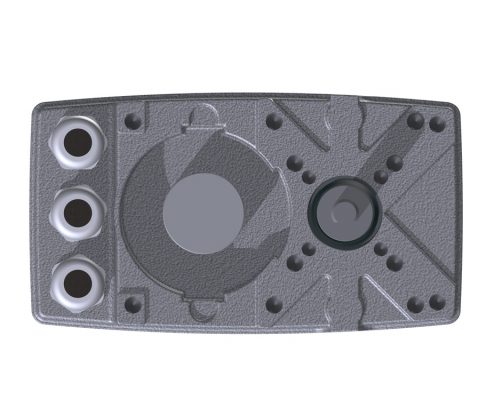

多个孔

4

定制轴

规格旋转驱动Tensor Ex
Tensor Ex
发动机BLDC
保护等级IP 65
防护等级Ex II 3G Ex ec IIC T4 Gc X（2区）

Ex II 3D Ex tc IIIC T80 °C Dc X（22区）
环境温度：-15°C≤Ta≤45°C

环境温度-15°C ... + 45°C
住房压铸铝（EN AC-44200），粉末涂层
齿轮金属
盖铝（涂）
下轴1.4021
电源85 ... 265 V AC
（可选低压电源AC / DC）
附加开关2个或4个双稳态继电器（可选）
电位器电子（可选）
旅行10°...... 100转
占空比 100％
连接3个电缆入口M16x1.5
旅行截止Elextronic（无磨损）
保养终身润滑（免维护）
控制3点式
（可选位置控制器12位，总线，......）
法兰连接ISO F05和ARIS 65x50
