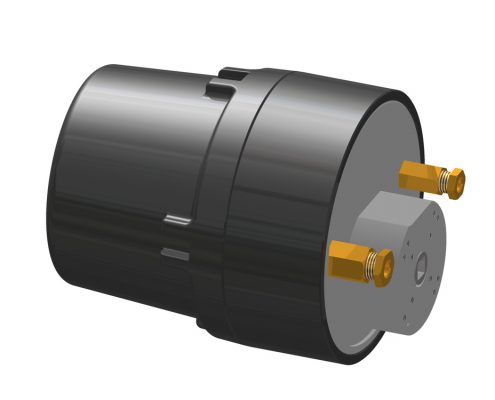

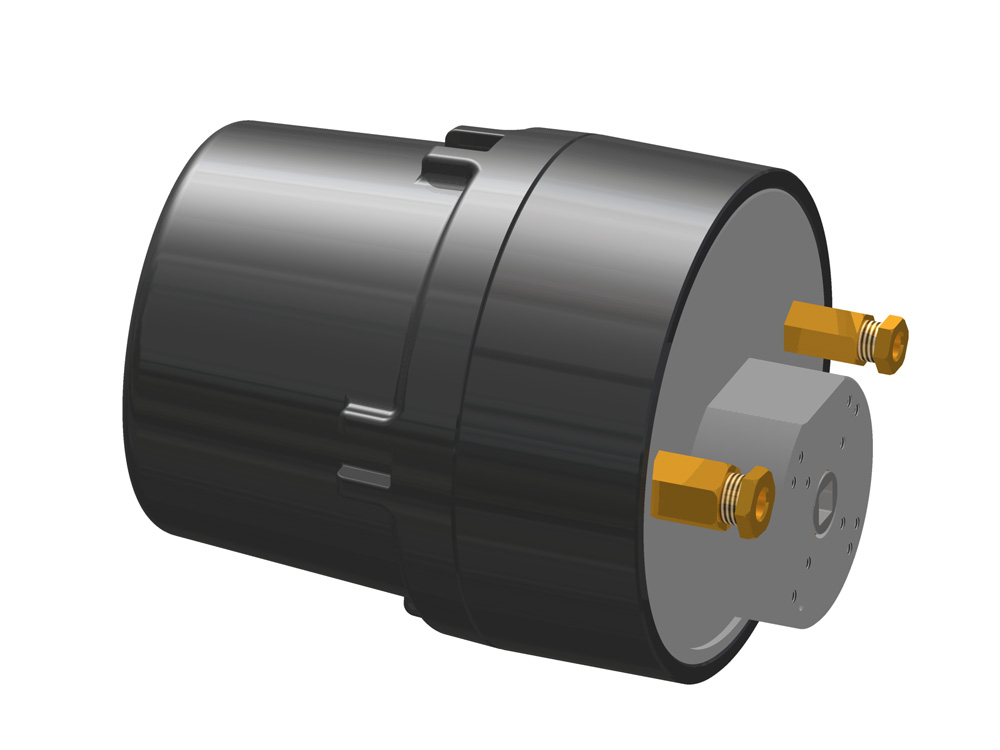

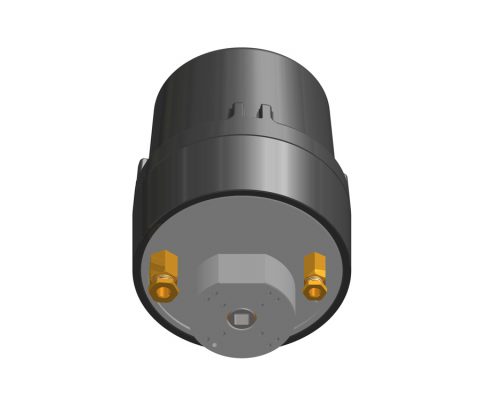

Ten­sor Ex

用于爆炸区域的全电子旋转驱动器

采用先进的驱动技术，坚固耐用。 Tensor Ex系列的ARIS执行器设计用于zone 1危险区域的工业用途。 它们用于启动调节阀和截止阀，例如， 摆动，阀门，球阀，计量泵等，并提供高安全等级。 根据ISO 5211标准的大量安装孔和转换轴系统确保所有标准配件的结构简单，无需昂贵的支架。zone 1区的驱动器具有高度的本质安全性和操作安全性。

Tor­que

5…120

Nm

Actua­ting time

0.8…210

sec/90°

Data sheet
Ope­ra­ting manu­al
Con­fi­gu­re
SARI Gasklappe Industriearmaturen
Messingventil RV
Messingventil RV
ARIS Regelventil
ARIS Regelventil
ARIS Regelventil
ARIS Ringdrosselklappe Industriearmaturen
ARIS Mischarmatur
Messingkugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
Matching val­ve?

Order right away…

Sin­gle com­po­nent or com­ple­te unit.

Tensor Drehantrieb Ex-Zonen Tensor Ex Vollelektronischer Drehantrieb für explosionsgefährdete Bereiche Elektroantrieb Ex-Zonen Elektrischer Schwenkantrieb für Ex-Zone 1 Tensor Ex Elektroantrieb Ex-Zonen Tensor Ex Vollelektronischer Drehantrieb für explosionsgefährdete Bereiche

  • 操作安全

    • 永久监测驱动器运动
    • 即使有振动也无法释放或调整开关凸轮
    • 电机和传感器运动之间的永久真实性检查
    • 通过两个霍尔传感器进行电子位置检测（直接在输出轴上）
    • 通过三个霍尔传感器（在电机中）检测旋转的速度和方向
    • 永久电流监测
    • 转矩切断

  • 智能和精确

    • 发动机启动和停止的可调斜坡
    • 制动和加速时间短
    • 输出轴上没有12位间隙
    • 位置被绝对检测到
    • 低背隙基础齿轮
    • 没有迟滞
    • 易于调整
    • B总线控制（可选）

  • 灵活性 - 非常经济

    • 通过按钮轻松调整，即调试时间短
    • 通过编程自由选择所需的行程
    • 各种标准安装孔，包括ISO 5211
    • 多电压电源85 ... 265 V AC（或低压电源AC / DC
    • I-ACT（PMR）控制器的特殊特性（可选）

  • 耐用的技术

    • 绝对无磨损的位置检测，即永久准确关闭
    • 没有磨蚀性接触
    • 粉末涂层的铝基座外壳
    • 耐冲击聚碳酸酯保护层（或铝
    • 防护等级IP 65（最高可达IP 66）没有启动电容器

  • 使用方便

    • 电子调整扭矩和速度
    • 电子调整结束位置和附加开关
    • 带3个按钮和LED的编程板
    • 电子位置指示器（可选）
    • 无工具设置

  • EX 规格

    • 可以在区域1和区域2中使用
    • 设备类别2G和3G
    • 耐压封装“d”
    • 适用于具有更高点火击穿能力的气体“C”
    • 最高温度等级T6
    • 对于点火温度> 85°C的气体
1
2
3
Tensor Drehantrieb Ex-Zonen Tensor Ex Vollelektronischer Drehantrieb für explosionsgefährdete Bereiche

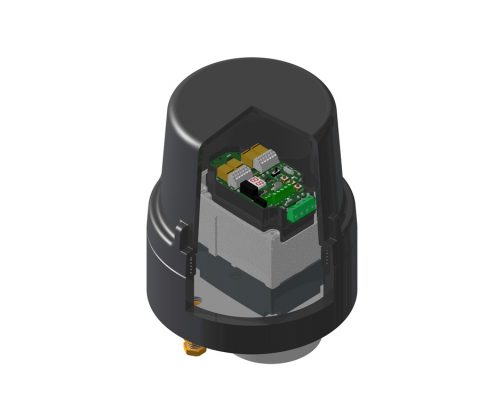

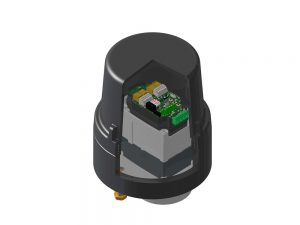

1

Hou­sing aluminum/steel

Pres­su­re-pro­of encap­su­la­ti­on

2

Ten­sor dri­ve

Types S/M/L

3

Custo­mi­zed shaft

部分TENSOR EX角行程执行器规格
Ten­sor Ex (Zone 1)
电机BLDC
防护等级IP 65
环境温度-20°C ... + 60°C
外壳耐压封装（铝，钢）
齿轮金属
法兰连接 ISO F05和ARIS 65x50
下轴1.4021
电源85…265 V AC
(optio­nal low vol­ta­ge power sup­ply AC/DC)
附加限位开关2或4个双稳态继电器（可选）
防爆等级Ex II2G ExdIIC T6Gb(ex-zone 1)
行程10°…100 turns (S)
10°…30 turns (M)
10°…15 turns (L)
工作周期 100%
连接1x M20x1.5 or 1x M20x1.5 + 1x M16x1.5 (Zone 1)
行程切断电子（无磨损）
保养终身润滑（免维护）
控制3段式
（可选位置控制器12bit，总线，...）
电位器电子（可选） 65x50
