PD/PE

气动执行器

ARIS气动角行程执行机构在圆滑的情况下提供均匀的扭矩,用于双气动和单气动。 气动执行器可提供各种附件和各种选件。 我们单独或直接在完全组装的配件上提供驱动器。

PD/PE 执行器(15型或更高型号)具有双向行程限位器,可在关闭和打开方向进行±10°的调整。 这保证了执行机构行程在70°和110°之间的一系列调整。 行程限位器设计用于吸收执行机构的最大额定转矩和与推荐速度行程相关的最大冲击负载。

为了增加活塞阻力,两个行程停止将活塞停留在材料质量最大的部分。 转动相应的左侧(MAX)和右侧(0°)调整螺钉,可以调整 CCW (MAX)和CW旋转。

扭矩

55000

Nm

旋转角度

70110

Grad

SARI Gasklappe Industriearmaturen
Messingventil RV
Messingventil RV
ARIS Regelventil
ARIS Regelventil
ARIS Regelventil
ARIS Ringdrosselklappe Industriearmaturen
ARIS Mischarmatur
Messingkugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn

马上订购…

  • 特点

    PD/PE

    • -阳极氧化铝外壳
    • 连接 acc. DIN/ISO/NAMUR
    • 可设定的旅行停止
    • 预应力保护弹簧
    • 位置指示器
    • SIL2 批准
  • 功能

    单作用和双作用气动执行机构

    • Namur VDI/VDE 3845 和 ISO 5211 连接所有的尺寸。安装电磁阀,限位开关或定位器不需要特殊的模块。

    • -标准旋转角度是90Å。可提供120°,135°,150°和180°的额外行程旋转。 PD/PE 15和上部尺寸在开启和关闭方向都具有10°的特性。其他角度(例如30°)是可选的

    • -小齿轮传动装置标准配备双平方输出驱动装置,并可选配双D传动装置,带键传动和设计以满足您的特定要求。

    • 轴承可将小齿轮与壳体隔离,并支撑轴以实现高循环应用。

    • 环境温度:-20°C至+80°C(可选-40°C至+150°C)。

    • 小齿轮齿在活塞的全长和行程中啮合。

    • -小齿轮高度允许手动超控而不会干扰指示的位置。

    • -外部打开/关闭指示器是标准的,可用于所有旋转的指示器。

    • -活塞装有两个耐磨垫,以将机架与执行器壁分开,并用作导向轴承和耐磨轴承。

    • PD/PE系列活塞采用键槽防爆系统。

    • -所有内部和外部部件都经过处理以提高耐腐蚀性。

    • -环氧涂层特殊钢弹簧预加载。

    • 不锈钢端盖紧固件特别长,可用于弹簧松弛 (PE 仅限).

    • 气压从2到10巴 (40–150 PSI)。因此,水,氮气和液压流体可用于驱动致动器。

    • 所有外部紧固件都是耐腐蚀不锈钢。

    • 所有设备在出厂时都使用非硅脂润滑。

    • -所有单位都在外部加盖了逐行溯源的序列号。

    • -所有单元的100%都是工厂压力泄漏测试。

1
2
3
4

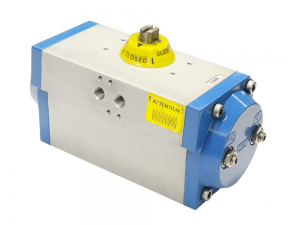

Pneumatikantrieb PD/PE Pneumatische Stellantriebe Pneumatikantriebe
1

Schlag­fes­te Hau­be

2

Gehäu­se Alu-Druck­guss

3

Diver­se Boh­run­gen

4

Wel­le in Wunsch­form

规格 PD/PE 气动执行器
PD/PE
小齿轮无电镀镍碳钢(不锈钢可选),防爆
位置指示器高科技聚合体外壳
活塞阳极氧化或粉末涂层
端盖环氧粉末涂层
轴承垫高科技聚合物,接触面积大,寿命长。
外壳挤压铝制外壳
密封件温度范围为-20°C至+80°C(-10°F至+ 176°F) 采用标准的Buna-N密封。 更高的温度与可选
氟橡胶密封件和技术聚合物活塞导轨和轴承:
120°C(250°F)连续和150°C(300°F)循环。 降低
硅胶密封温度:-50°C(-55°F)。
