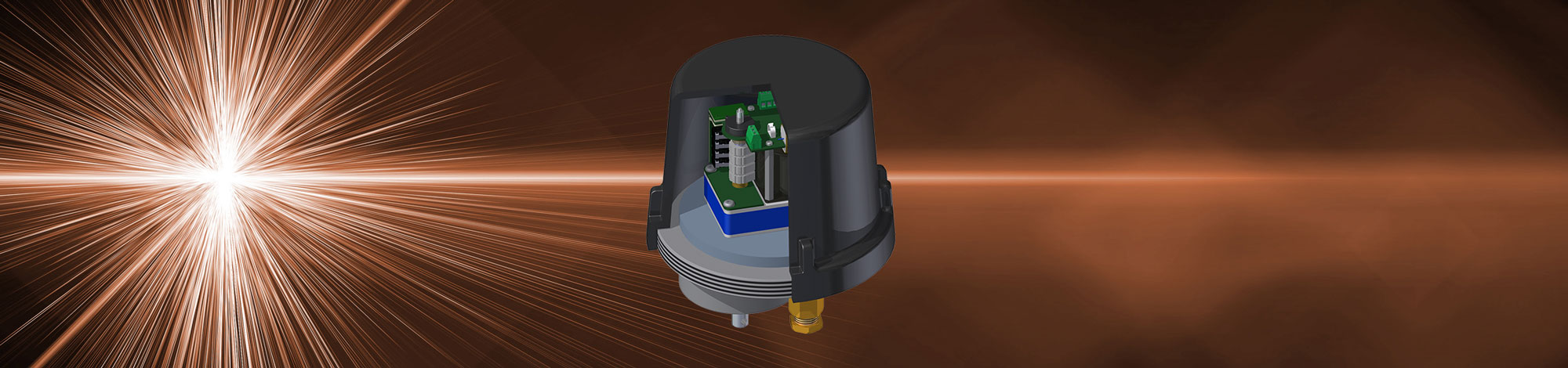

Nano+ Ex — 的电动执行器

  • ARIS Drehantrieb Ex-Zonen

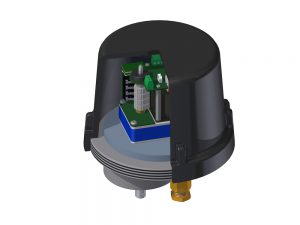

Nano + Ex 1

Ex-Zone 1的电动执行器

经典的传动技术采用坚固的外壳，体积小巧。 Nano + Ex系列的ARIS执行器设计用于zone 1区的工业用途。 它们用于启动调节和关闭装置，例如， 摆动，阀门，球阀，计量泵等，并提供高安全等级。 采用同步或直流电机的Nano+的传统驱动技术可以简单替换现有电路和系统中的执行器。 根据ISO 5211标准的大量安装孔和转换轴系统确保所有标准配件的结构简单，无需昂贵的支架。zone 1区的驱动器具有高度的本质安全性和操作安全性。

Tor­que

5…120

Nm

Actua­ting time

0.8…210

sec/90°

Data sheet
Ope­ra­ting manu­al
Con­fi­gu­re
SARI Gasklappe Industriearmaturen
Messingventil RV
Messingventil RV
ARIS Regelventil
ARIS Regelventil
ARIS Regelventil
ARIS Ringdrosselklappe Industriearmaturen
ARIS Mischarmatur
Messingkugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
Matching val­ve?

Order right away…

Sin­gle com­po­nent or com­ple­te unit.

Elektroantrieb Ex-Zonen Nano + Ex Elektromechanischer Schwenkantrieb für Ex-Zone 1 explosionsgefährdete Bereiche Elektroantrieb Ex-Zonen Elektrischer Schwenkantrieb für Ex-Zone 1 Elektroantrieb Ex-Zonen Nano + Ex Elektromechanischer Schwenkantrieb für Ex-Zone 1 explosionsgefährdete Bereiche

  • 驱动

    同步电机技术（AC）或直流电机（DC）

    • 即使在断电状态（AC）下，内置于同步电机中的永磁体也能确保较高转矩保持。

    • 电机转速仅取决于电压频率。 因此确保恒定且无负载的制动时间。

  • 切断

    经典的关闭系统通过切换凸轮和微动开关

    • 位置指示和关闭不需要电源。 nano+执行器与2014年以前销售的ARIS执行器100％连接兼容; 非常适合作为替代执行器。

    • 无需工具的可调节铝质凸轮开关可实现快速准确的执行器设置。

    • 用凸轮中的TufLok螺纹销可以进一步固定。

  • 机械数据

    坚固的铝合金机身

    • 适用于恶劣的工业环境，高运行可靠性。

    • 加强罩可以有效地保护所有功能部件，并作为电气组件的最佳隔离; 高运行安全性。

    • 俘获式盖板螺钉可以安全方便地连接和拧上盖子; 初始设置时间短。

    • 各种标准安装孔，包括 ISO 5211允许在不使用昂贵的安装支架的情况下轻松调整几乎所有的阀门，紧凑的设计允许在狭窄的空间使用。

    • 通过特殊的可更换轴系统实现特殊适配进而缩短交货时间

  • 电位器

    自调节

    • 可选电位器允许当前执行器位置的持续反馈。
    • 电位器通过集成的摩擦离合器进行设置后自动调整到路径。
    • 有几种类型可以充分利用电位器的范围：
      Nano+ S 90 ° / 180 ° / 320 °, Nano+ M 20 … 40 Nm 90 ° / 160 °, Nano+ M 40 … 60 Nm 90 °, Nano+ L 90 ° / 180 ° / 320 °.

  • EX 规格

    • 可以在区域1和区域2设备类别2G和3G中使用 2G and 3G
    • 耐压封装“d”
    • 适用于具有更高点火击穿能力的气体“C”
    • 最高温度等级T6 T6
    • 对于点火温度> 85°C的气体
1
2
3
Elektroantrieb Ex-Zonen Elektrischer Schwenkantrieb für Ex-Zone 1
1

Hou­sing aluminum/steel

Pres­su­re-pro­of encap­su­la­ti­on

2

Dri­ve Nano+

Types S/M/L

3

Custo­mi­zed shaft

部分nano+EX角行程执行器规格
Nano+ Ex (Zone 1)
电机同步电机，防短路/直流电机（选件24 V DC）
防护等级IP 65
防爆等级 Ex II 2G Ex d IIC T6 Gb (Ex-Zone 1)
环境温度–20 °C…+60 °C
外壳耐压封装（铝，钢）
Gear齿轮
金属1.4021
电源85 ... 265 V AC （可选低压电源AC / DC）
附加限位开关2或4个双稳态继电器（可选）
电位器电子（可选）
行程Nano S: 10°…330°
Nano M: Up to 40 Nm: 10°…165°
Nano M: 40…60 Nm: 10°…110°
Nano L: 70…120 Nm: 10°…330°
(多圈可选)
工作周期 100%
连接1x M20x1.5 or 1x M20x1.5 + 1x M16x1.5 (区域 1)
行程切断电子（无磨损）
保养终身润滑（免维护
控制3段式 （可选控制模板PMR..）
