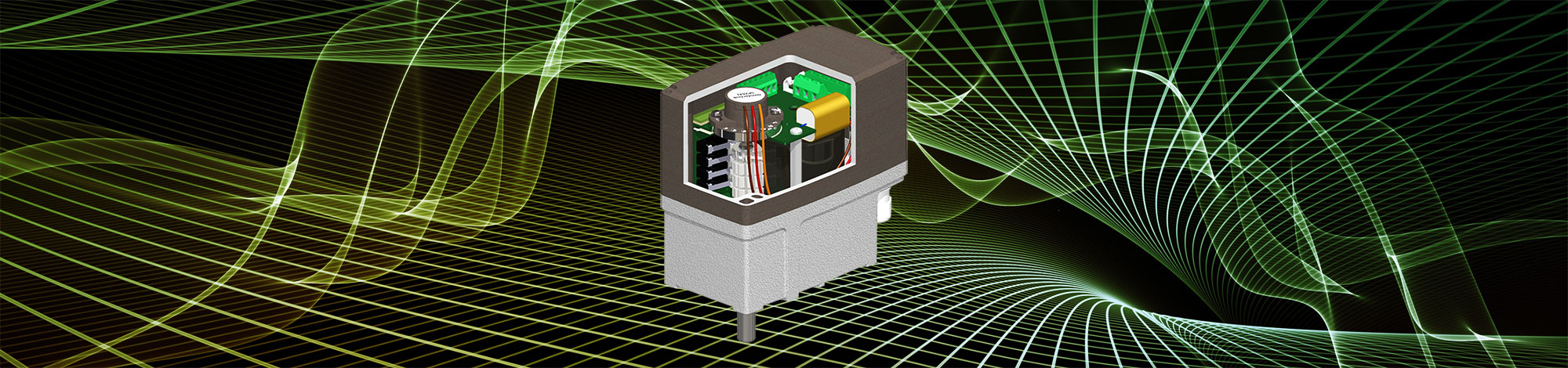

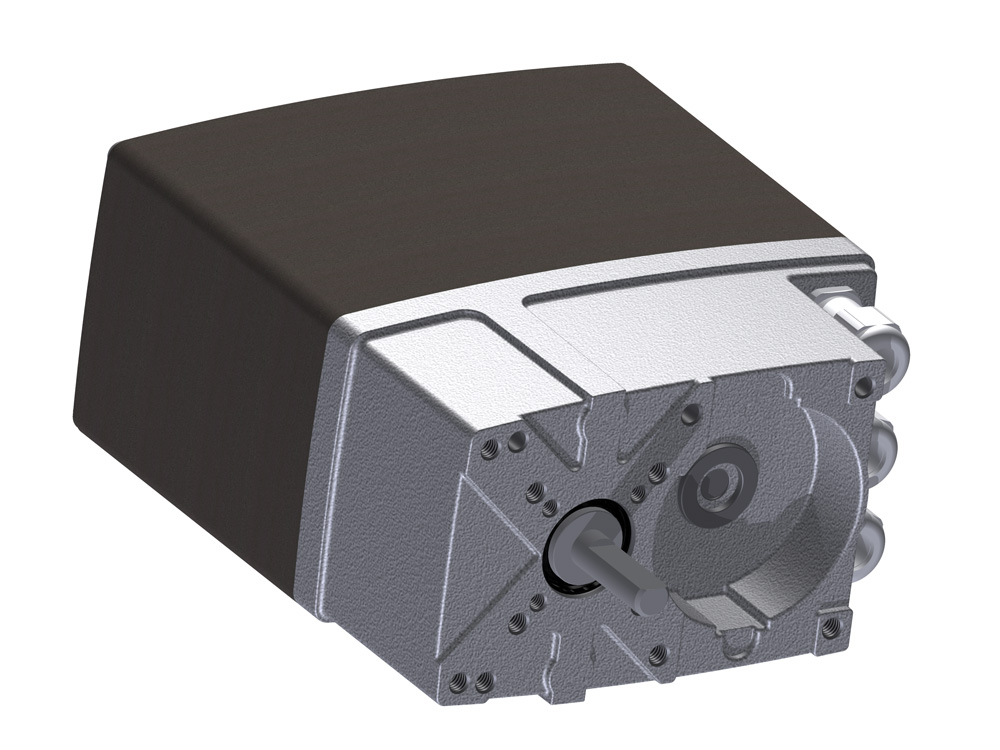

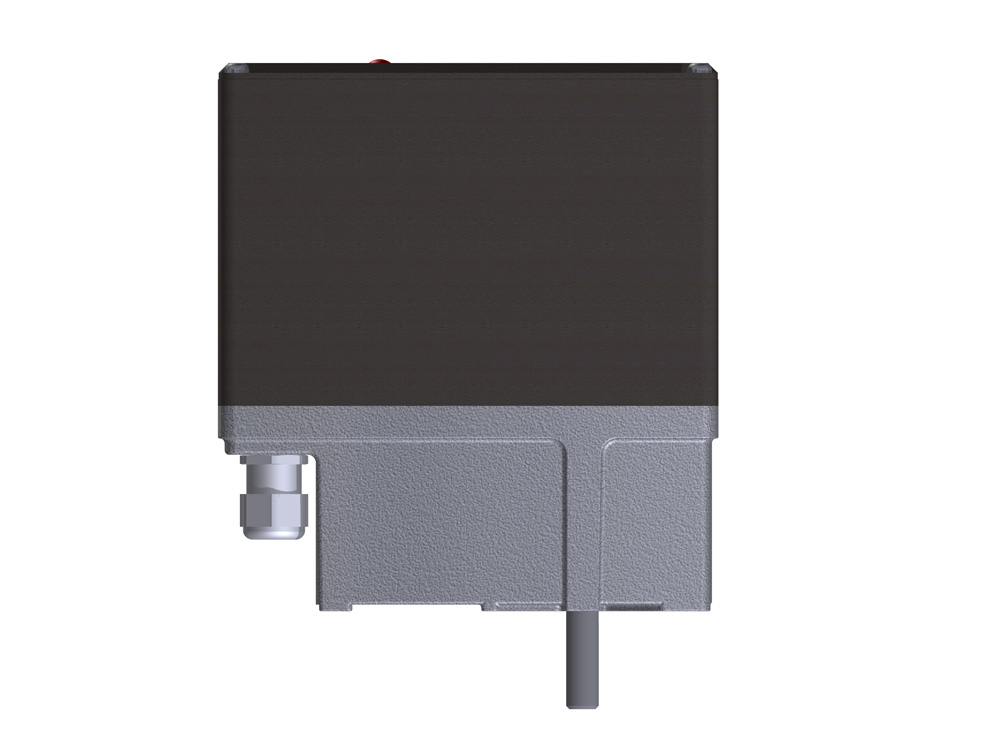

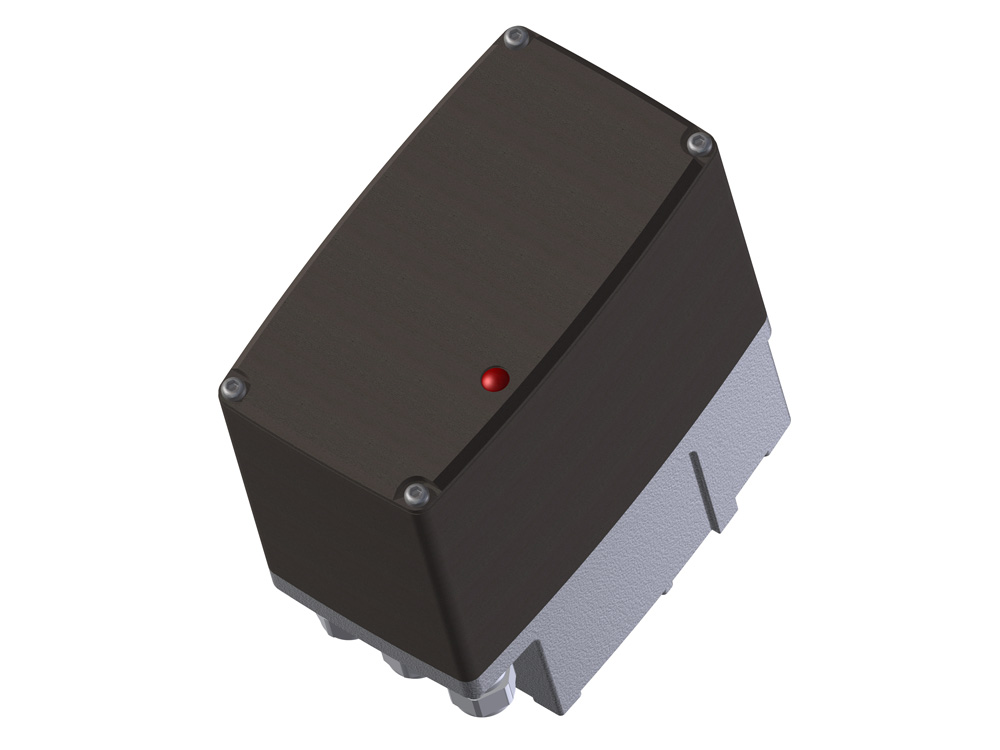

    ARIS Schwenkantrieb Nano+

纳米+

机电部分回转执行器

灵活的Allrounder，全金属封装，配件范围广泛，经典技术高达180 Nm

Nano +以现代设计提供经典的驱动技术。经典的驱动系统由电机齿轮箱组合和由开关凸轮和微动开关组成的关闭系统组成，目前仍然有效。出于这个原因，纳米+系列在2014年纳米基础上完全重新设计，因为传统驱动技术不一定等同于“旧技术”。所有可能的选项都在新设计中考虑到，并且设计的方式始终牢固，并通过对所有电压承载部件的最佳覆盖提供最佳的操作安全性。

高度可调且粉末涂层的铝制防护罩与粉末涂层的基本外壳相结合，即使在最恶劣的工业环境中也可确保无忧使用。另外，即使在强振动的情况下，可固定的凸轮也能确保在设定位置安全关闭。高度可调的金属罩允许多种附加选项，从多圈应用到快速响应时间，DC变型的高转矩和故障安全功能。

测试机构根据DIN EN 12067-2和/或2区或22区的潜在爆炸区域确认了电子电路的适用性。全能型Nano +可提供230 V，115 V，24 V AC或24 V DC电压并在所有工业应用中提供几乎不受限制的应用。

Tor­que

5…180

Nm

Actua­ting time

0.8…210

sec/90°

Data sheet
Ope­ra­ting manu­al
Con­fi­gu­re
SARI Gasklappe Industriearmaturen
Messingventil RV
Messingventil RV
ARIS Regelventil
ARIS Regelventil
ARIS Regelventil
ARIS Ringdrosselklappe Industriearmaturen
ARIS Mischarmatur
Messingkugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
ARIS Kugelhahn
Matching val­ve?

Order right away…

Sin­gle com­po­nent or com­ple­te unit.

Tensor Nano + Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano + Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano + Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano + Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano + Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe

  • 驾驶

    同步电机技术（AC）或直流电机（DC）

    • 即使在断电状态下（AC），内置于同步电机中的永磁体也可确保较高的保持转矩，

    • 电机转速仅取决于电压频率。因此确保恒定且无负载的致动时间。

  • 隔断

    经典的关闭系统通过切换凸轮和微动开关

    • 位置指示和关闭不需要电源。纳米执行器与2014年以前销售的ARIS执行器100％连接兼容; 非常适合作为交换执行器。

    • 无需工具的可调节铝质开关凸轮可实现快速准确的执行器设置。

    • 用凸轮中的TufLok螺纹销可以进一步固定。

  • 机械数据

    坚固的铝制外壳

    • 坚固的铝制机身可用于恶劣的工业环境; 高运行安全性。

    • 玻璃纤维增​​强型外壳可以可靠地保护所有功能部件，并作为电气组件的最佳隔离; 高运行安全性。

    • 俘获式盖板螺钉可以安全方便地连接和拧上盖子; 初始设置时间短。

    • 各种标准保持孔，包括 ISO 5211允许在不使用昂贵的安装支架的情况下轻松调整几乎所有的阀门。

    • 紧凑的设计允许在狭窄的空间使用。

    • 通过特殊的可更换轴系统实现特殊适配的交货时间短。

  • 电位器

    自我调节

    • 可选电位计可连续反馈当前驱动位置。
    • 电位计通过集成在电位计中的滑动离合器自动调整到行程范围。
    • 各种变型允许整个电位范围的最佳利用：
      纳米S90中°/ 180°/ 320°，纳米M 20 ... 40牛顿90°/ 160°，纳米M 40 ... 60 Nm的90°，纳米大号90°/ 180° / 320°。
1
2
3
4
Tensor Nano + Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe
1

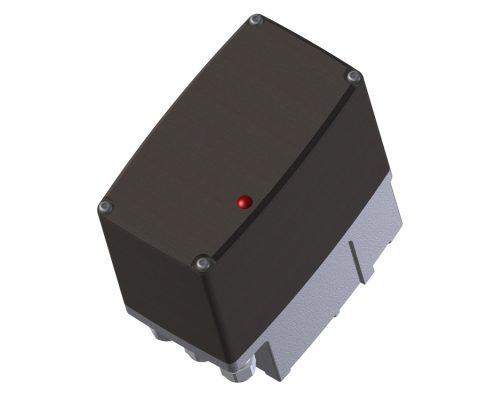

防撞盖

2

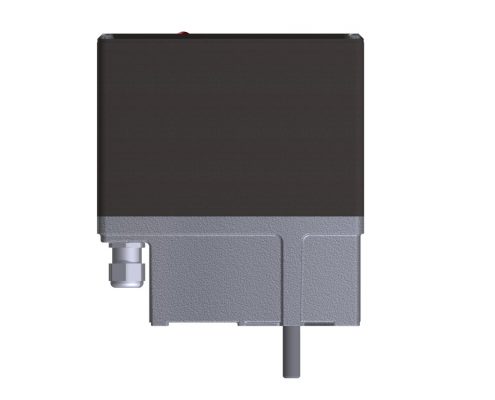

压铸铝壳体

3

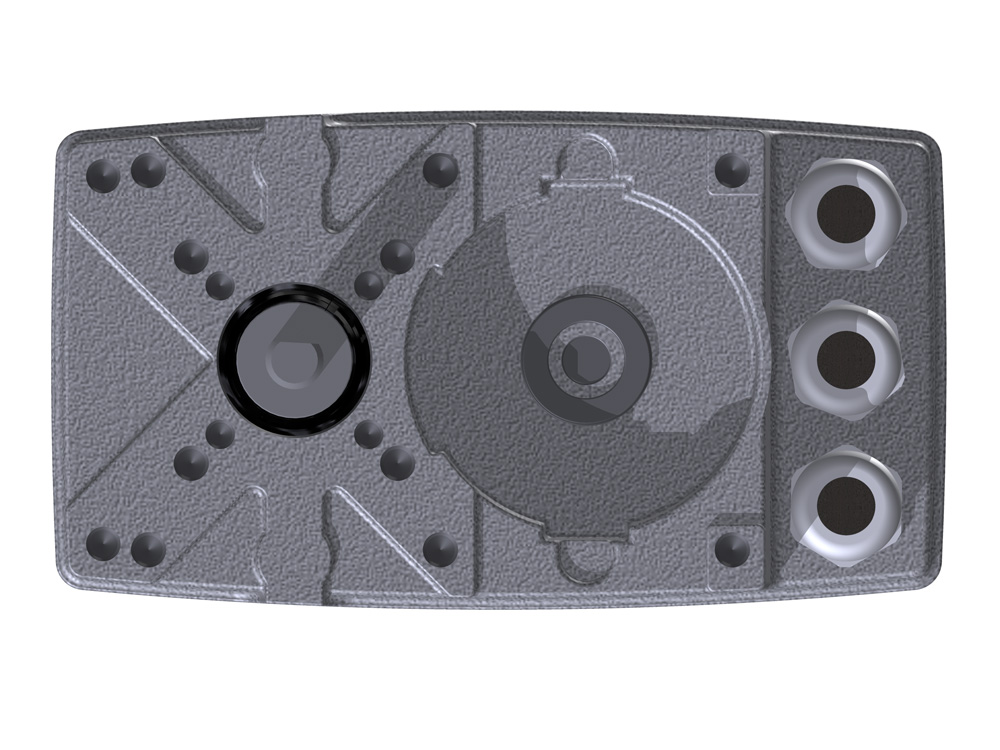

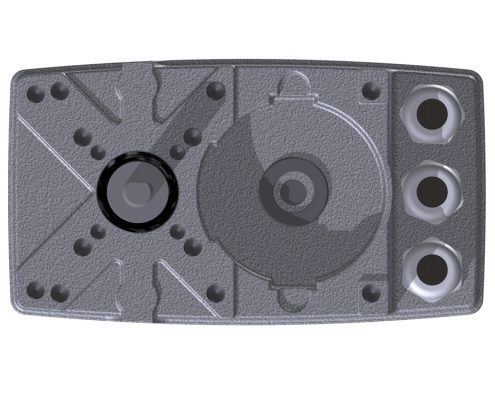

多种紧固孔

4

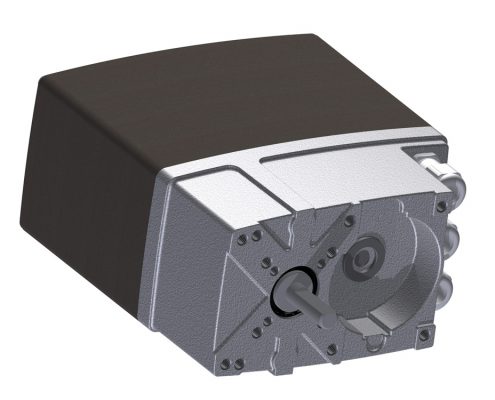

定制轴

规格部分回转执行器Nano +
纳米+
发动机同步电机，防短路
或DC有刷电动机
防护等级IP 65（可选IP 66）
环境温度-15°C ... + 60°C
可选-40°C ... + 80°C（mit PMR：0°C ... + 60°C）
住房压铸铝（EN AC-44200）粉末涂层
齿轮延伸阳极氧化铝
齿轮金属
盖铝EN AW-6060 T6，粉末涂层
向下的轴1.4021
位置指示可选的
电源230 V AC（可选115 V AC / 24 V AC）
在DC：24 V DC ±20％
额外的开关2或4个（可选）
电位器可选的
旅行10°... 330°（可选多圈）
占空比 100％

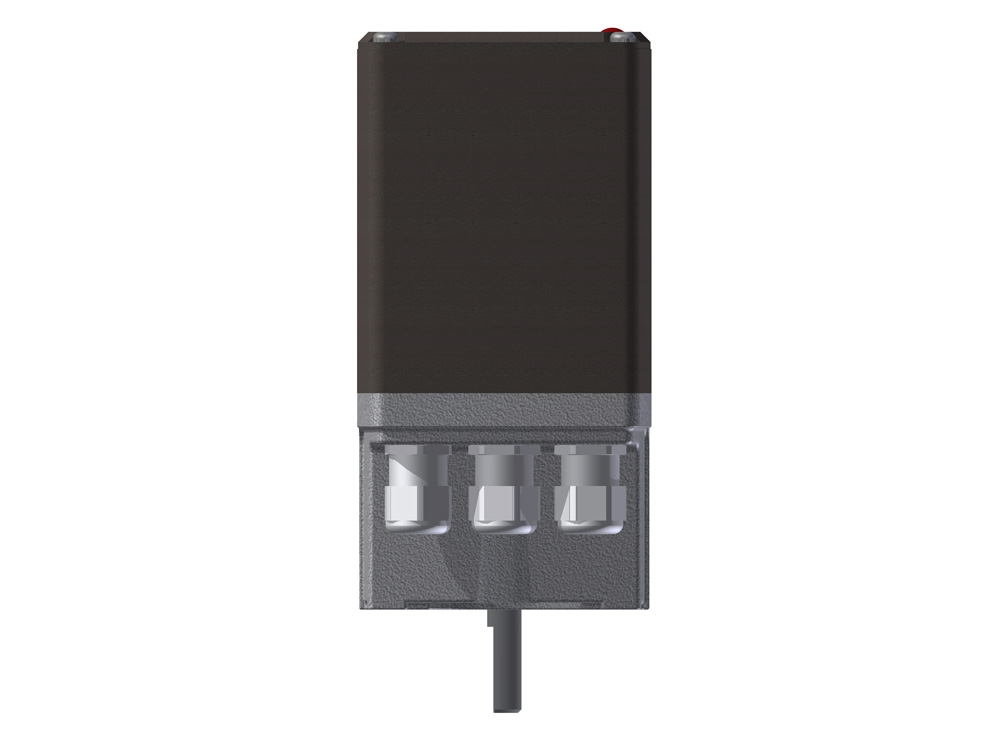

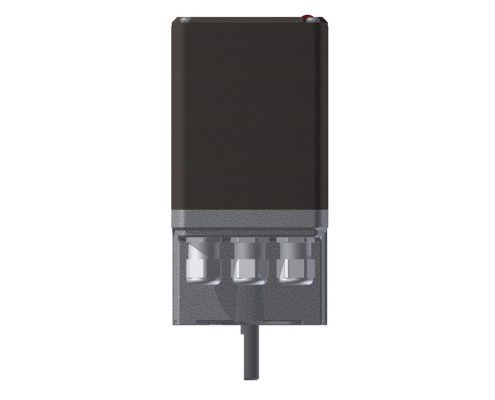

连接3个电缆入口M16x1.5
旅行截止切换凸轮/微动开关
保养终身润滑（免维护）
控制3-point-step / Posi­ti­on con­trol­ler PMR (optio­nal)
At DC: 2-wire-tech­no­lo­gy
