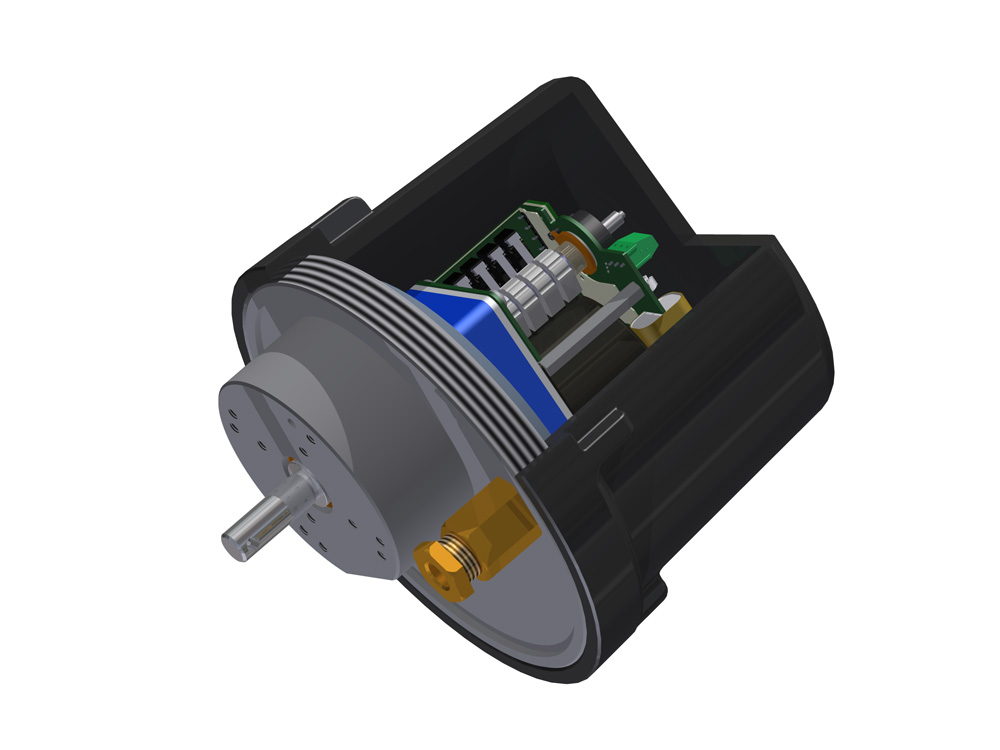

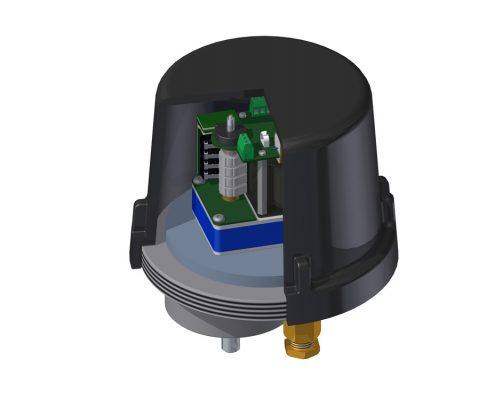

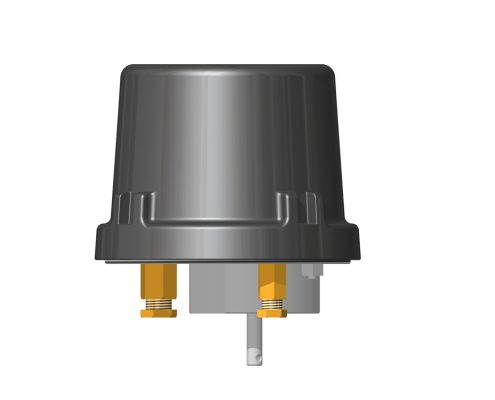

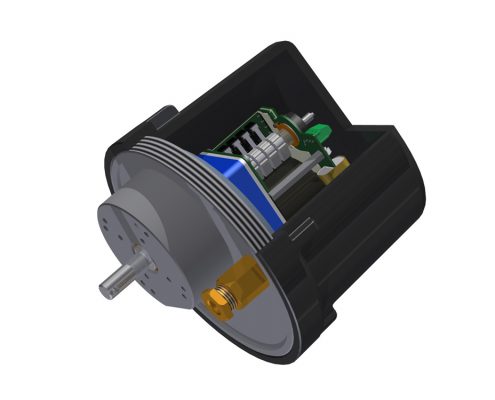

CL Ex — Elec­tro-mecha­ni­cal part-turn actua­tor for Ex-Zone 1

  • ARIS Drehantrieb Ex-Zonen

CL Ex

用于爆炸区域的电动执行器

经典的传动技术采用结构紧凑的坚固外壳。 CL Ex系列的ARIS执行器设计用于1区危险区域的工业用途。它们用于启动调节和关闭装置，例如，摆动，阀门，球阀，计量泵等，并提供高安全等级。具有同步或直流电机的CL的传统驱动技术允许在现有电路和系统中简单更换执行器。 根据ISO 5211标准的大量安装孔和转换轴系统确保所有标准配件的结构简单，无需昂贵的支架。 1区的驱动器具有高度的本质安全性和操作安全性。

Tor­que

2…40

Nm

Actua­ting time

0.6…120

sec/90°

Data sheet
Ope­ra­ting manu­al
Con­fi­gu­re
Matching val­ve?

Order right away…

Sin­gle com­po­nent or com­ple­te unit.

Elektroantrieb Ex-Zonen Elektrischer Schwenkantrieb für Ex-Zone 1 Elektroantrieb Ex-Zonen Nano + Ex Elektromechanischer Schwenkantrieb für Ex-Zone 1 explosionsgefährdete Bereiche Elektroantrieb Ex-Zonen Nano + Ex Elektromechanischer Schwenkantrieb für Ex-Zone 1 explosionsgefährdete Bereiche

  • 驱动

    CL 角行程执行器

    • 通用，坚固的工业设计
    • 可以安装在任意位置
    • 终身润滑
    • 防短路的同步电机
    • 微调动作凸轮
    • 作为附加开关，电位计，位置指示器，位置控制器，带故障指示器的负载切断，齿轮分离，手动控制等多种选择。
    • 可根据要求提供控制模板PMR，Profi-Bus，CAN-Bus

  • EX 规格

    • 可以在区域1和区域2设备使用
    • 可以在类别2G和3G中使用
    • 耐压封装“d”
    • 适用于具有更高点火击穿能力的气体“C”
    • 最高温度等级T6
    • 对于点火温度> 85°C的气体
1
2
3
4
Elektroantrieb Ex-Zonen Nano + Ex Elektromechanischer Schwenkantrieb für Ex-Zone 1 explosionsgefährdete Bereiche
1

Impact-pro­of cover

2

Die-cast alu­mi­num

3

Mul­ti­ple bores

4

Custo­mi­zed shaft

Spe­ci­fi­ca­ti­ons part-turn actua­tor CL Ex
CL Ex
扭矩最大40NM
扭动时间0.6 s…120 s/90° (交流时独立负载)
行程10°…320°, 无级可调
(可选最多250圈)
电源230 V AC, 50/60 Hz
(可选 24/115 V AC, 400 V DS, 12/24 V DC)
防爆等级Ex II 2G Ex d IIC T6 Gb
防护等级IP 65
环境温度–20 °C…+60 °C
工作周期 100%
法兰连接ISO F05 and ARIS 65x50
连接1x M20 x 1.5 or 1x M20 x 1.5 + 1x M16x1.5
外壳铝（涂层），钢基板
