电动机械执行器

  • 适用各种工况

    经典的执行器技术

    ARIS Schwenkantrieb Nano+

NANO+

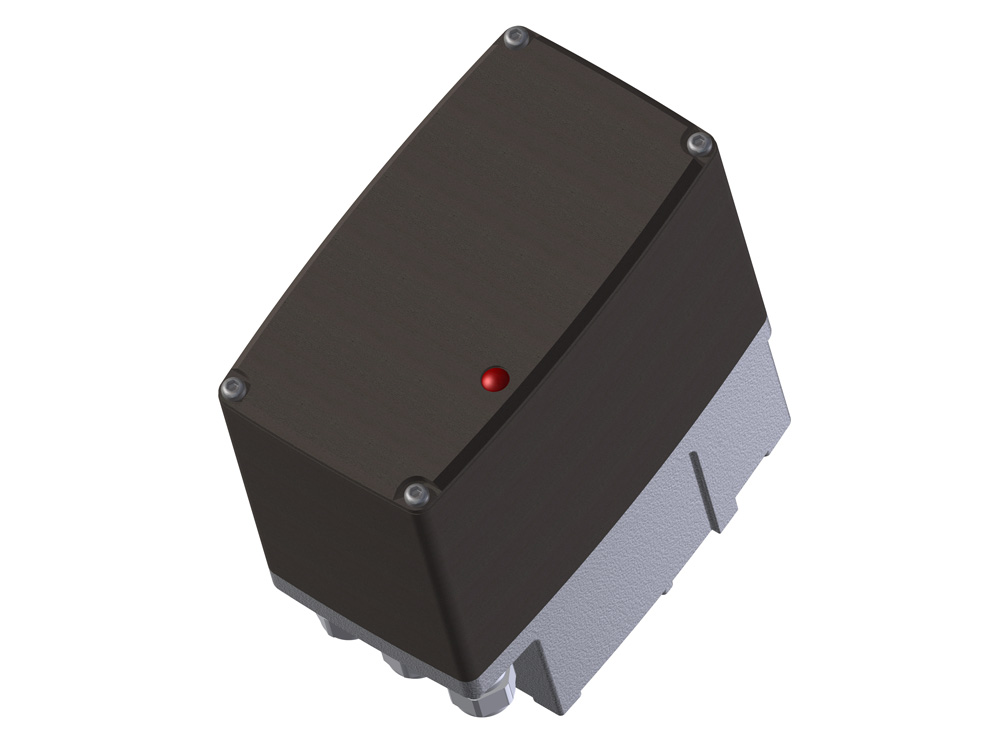

电动角行程执行器

适用各种工况，全金属封装，多种配件可选，经典的执行器技术，扭矩可达500 Nm

Nano +采用现代设计，提供经典的驱动技术。 传统的驱动系统包括电机 - 变速箱组合和由开关凸轮和微动开关组成的系统，至今仍然有效。 出于这个原因，Nano +系列在2014年基于Nano完全重新设计，因为传统的驱动技术不一定等同于“旧技术”。 新设计中考虑了所有可能的选择，并且设计时始终牢固到位，并通过对所有电压承载部件的最佳覆盖提供最佳操作安全性

高度可调的粉末涂层铝制罩与粉末涂层的基本外壳相结合，即使在最恶劣的工业环境中也能确保无忧使用。 此外，即使在强烈振动的情况下，可固定凸轮也可确保在设定位置安全关闭。 高度可调节的金属罩允许多种附加选项，从多圈应用到快速响应时间，具有高扭矩和输出DC变量的故障安全功能。

测试机构根据DIN EN 12067-2和/或2区或22区的潜在爆炸区域确认了电子电路的适用性。全能型Nano +可提供230 V，115 V，24 V AC或24 V DC电压 并且在所有工业应用中提供几乎不受限制的应用

扭矩

0…0

Nm

控制时间

0.0 …0

sec/90°

技术参数
操作手册
配置
配置硬件
SARI Gasklappe Industriearmaturen
Messingventil RV
Messingventil RV
ARIS Regelventil
ARIS Regelventil
配阀？

马上订购......

单个组件或完整单元。

Tensor Nano+ Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano+ Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano+ Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano+ Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe Tensor Nano+ Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe

  • 驱动

    同步电机技术（AC）或直流电机（DC）

    • 内置于同步电机中的永磁体即使在断电情况下也能确保高保持力矩（AC）
    • 电机速度仅取决于电压频率。 因此，确保了恒定且无负载的制动时间

  • 切断

    通过切换凸轮和微动开关的经典关闭系统

    • 位置指示和关闭不需要电压供应。 nano执行器与2014年之前销售的ARIS执行器100％连接兼容; 非常适合作为替换执行器。
    • 免工具可调铝制开关凸轮可实现快速精确的执行器设置。
    • 凸轮中的TufLok螺纹销可实现额外的固定。

  • 机械数据

    坚固的铝制外壳

    • 坚固的铝制机身允许在恶劣的工业环境中使用; 高操作安全性。
    • 玻璃纤维增强盖可靠地保护所有功能部件，并作为电气元件的最佳隔离; 高操作安全性。
    • 盖螺钉可以安全，方便地连接和拧紧盖子; 初始设置时间短。

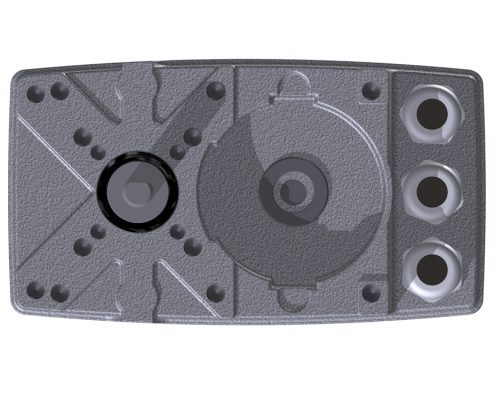

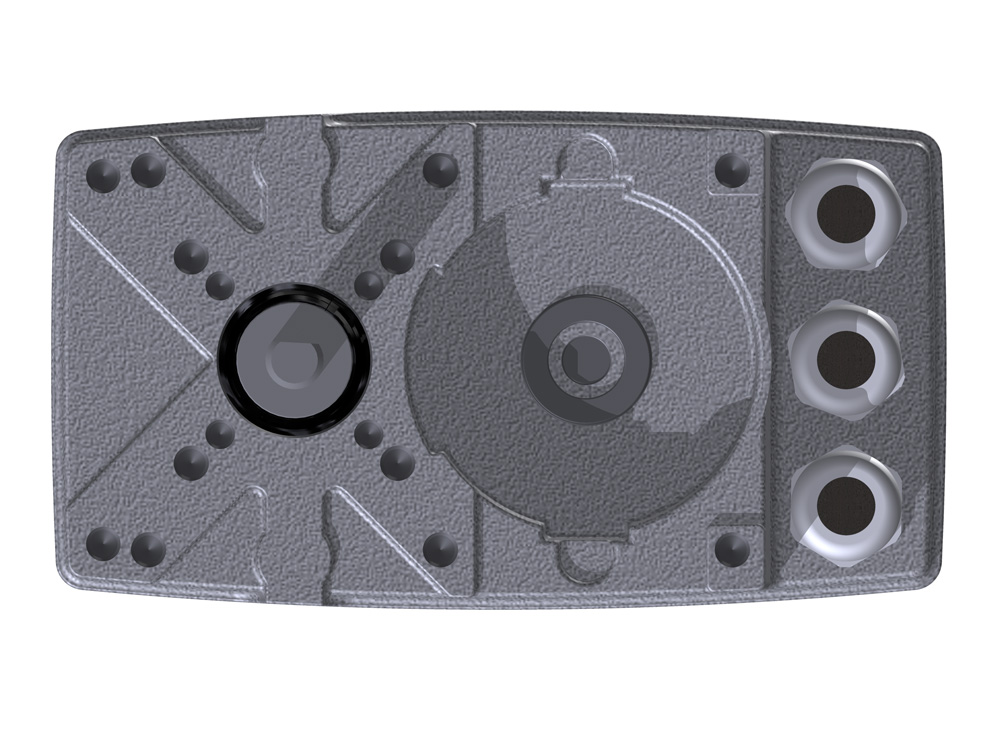

    • 各种标准保持孔，包括ISO 5211，几乎可以轻松适应所有阀门而无需昂贵的安装支架。
    • 紧凑的设计允许在狭窄空间内使用。
    • 通过特殊的可更换轴系统进行特殊调整，交货时间短。

  • 电位器

    自我调节

    • 可选的电位计允许连续反馈当前的驱动位置。
    • 电位计通过集成在电位计中的滑动离合器自动调整到行程范围。
    • 各种型号可以最佳地利用整个电位计范围：
    • Nano S 90°/180°/320°, Nano M 20…40 Nm 90°/160°, Nano M 40…60 Nm 90°, Nano L 90°/180°/320° .
1
2
3
4

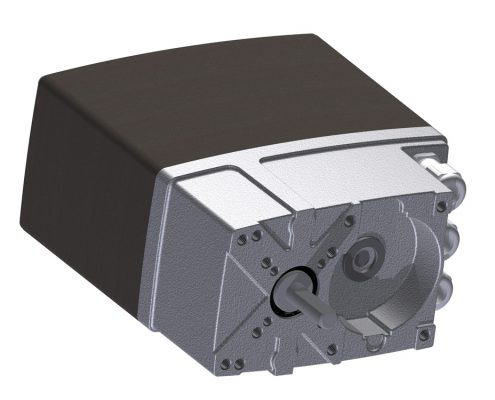

Tensor Nano+ Elektromechanischer Schwenkantrieb Elektrische Dreh- und Schwenkantriebe
1

Schlag­fes­te Hau­be

2

Gehäu­se Alu-Druck­guss

3

Diver­se Boh­run­gen

4

Wel­le in Wunsch­form

Nano +执行器规格部分
Nano+
电机 同步电机，短路保护或直流有刷电机
防护等级 IP 65 (可选 IP 66)
环境温度–15 °C…+60 °C
可选 -40 °C…+80 °C ( PMR: 0 °C…+60 °C)
外壳压铸铝 (EN AC-44200) 粉末涂层
齿轮延伸阳极氧化铝
齿轮金属
涂层铝 EN AW-6060 T6, 粉末涂层
下轴1.4021
位置指示可选
电源230 V AC (可选 115 V AC/24 V AC)
DC: 24 V DC ±20%
附加开关2 或 4 个 (可选)
电位器可选
行程10°…330° (可选多圈)
工作循环 100%
电气连接3 电缆入口 M16x1,5
行程切断切换凸轮/微动开关
维护终身润滑（免维护）
控制方式3段式/位置控制器PMR (可选)
DC: 2线制技术

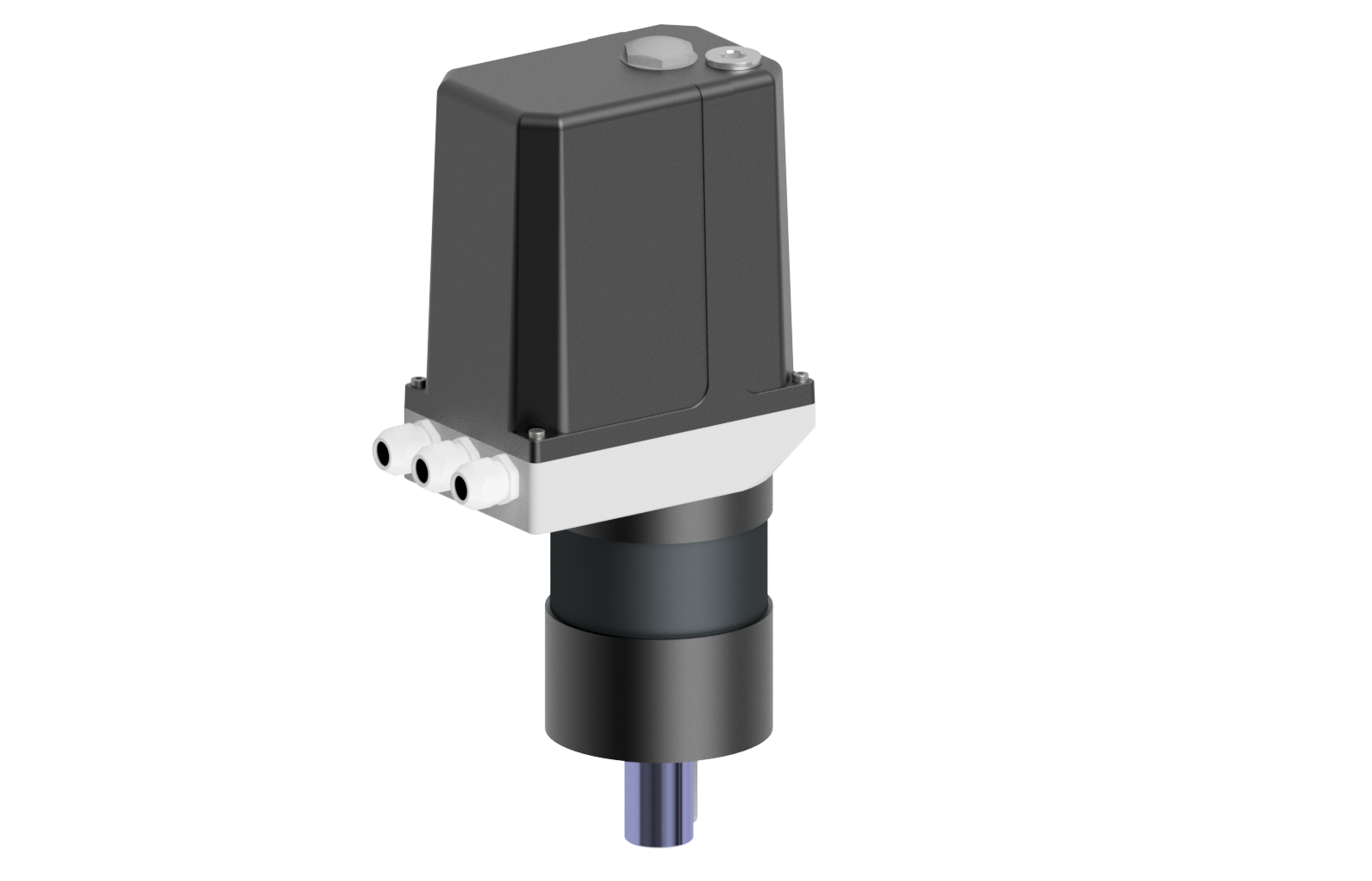

500Nm Nano+ XL

型号AC 型号 DC
控制
[Nm]		 时间
[s/90°]		 控制
[Nm]		 时间
[s/90°]
nano+ XL 250–20 250 20 (17) nano+ XL 200–40 200 40
nano+ XL 250–30 250 30 (25) nano+ XL 200–60 200 60
nano+ XL 250–140 250 140 (117) nano+ XL 200–75 200 75
nano+ XL 300–30 300 30 (25) nano+ XL 350–50 350 50
nano+ XL 300–40 300 40 (34) nano+ XL 350–60 350 60
nano+ XL 300–75 300 75 (63) nano+ XL 350–75 350 75
nano+ XL 400–60 400 60 (50) nano+ XL 450–50 450 50
nano+ XL 400–90 400 90 (75) nano+ XL 500–60 500 60
nano+ XL 400–140 400 140 (117) nano+ XL 500–75 500 75
nano+ XL 500–35 500 35 (30)
nano+ XL 500–60 500 60 (50)
nano+ XL 500–90 500 90 (75)
nano+ XL 500–150 500 150 (125)
Wer­te in ( ) = 60Hz Ande­re Wer­te auf Anfra­ge
